ランドリー工場における業務用乾燥機の排気ダクト設置のポイント

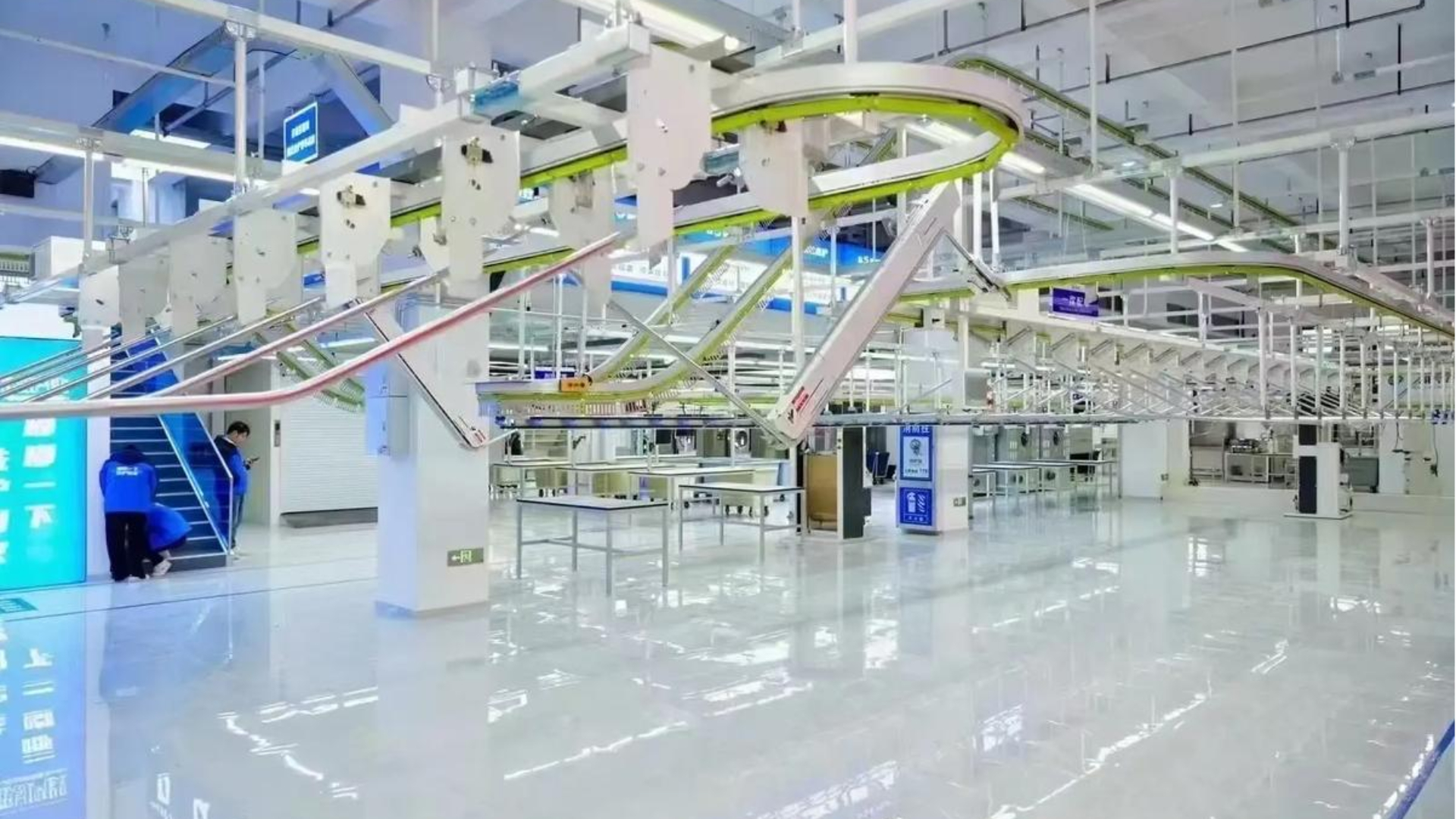

中央ランドリー工場の日常業務において、工業用洗濯機は不可欠な中核設備であり、衣類の乾燥効率、エネルギー消費コスト、工場全体の生産の安定性に直接影響します。多くのランドリー工場は、初期計画と機器設置の段階で、業務用乾燥機自体の選択、配置、容量のマッチングに注意を払うことがよくあります。彼らは、乾燥機の排気口の全体的なレイアウト設計を簡単に無視します。

実際、排気システムが合理的かどうかは、乾燥速度やエネルギー消費量に影響を与えるだけでなく、作業場の環境や装置の寿命にも直接影響します。火災安全上のリスクさえも引き起こします。そのため、科学的かつ標準的なレイアウト計画を立てることは、ランドリー工場の建設と改修において重要な役割を果たします。

この記事では、キングスター 100kg 乾燥機を例に、ダクトのルーティング、複数の機械の並列接続、材料の選択、出口の設置、結露に対する断熱などの観点から、産業用乾燥機の排気システムの実際的なレイアウト ガイドラインを詳細に説明します。

ダクトの取り回し

まずはスムーズな排気の基本となるダクトの取り回しとスロープ設計です。工業用乾燥機からは、少量の糸くずや油分を含む高温高湿の排気が発生します。ダクトの配線が不適切だと、空気抵抗が大きくなり、排気不良、熱再循環、乾燥効率の低下が起こりやすくなります。

実際の設置では、ダクトを垂直上向きに通すか、水平セクションと短い垂直セクションを組み合わせて使用​​する必要があります。長距離の水平設置は空気抵抗が大きく、結露、糸くず、油がたまりやすいため、できるだけ避けてください。長期間使用すると詰まりや排気性能の低下を引き起こす可能性があります。

また、曲げには45°エルボを推奨します。現場で 90° 回転が必要な場合は、鋭い直角エルボの代わりに 2 つの 45° エルボを使用する必要があります。通気抵抗を大幅に低減し、よりスムーズな熱風の排出を可能にし、エネルギーロスを低減し、乾燥性能を向上させます。

複数台の工業用乾燥機の並列排気

これは中規模および大規模のランドリーで最も一般的なレイアウトです。複数の工業用乾燥機で主排気ダクトを共用する場合、分岐ダクトと主ダクトとの接続方法が重要になります。各分岐は 45° の角度でメインダクトに接続する必要があります。垂直 T ジョイントは、高い空気抵抗と気流の衝突を引き起こすため、避けてください。また、個々の機械の排気が妨げられ、作業場の温度が上昇し、臭気が広がります。

さらに、分岐ダクトの長さは可能な限り一定に保つ必要があります。これにより、工業用乾燥機の均一な風量分布が確保され、乾燥速度のばらつきが回避されます。等長レイアウトができない場合は、短い分岐に風量調整弁を設置し、開度を調整することで風量のバランスをとります。なお、主ダクトの断面積は、すべての分岐ダクトの断面積の合計の1.1倍以上である必要があります。十分なマージンを確保することで、全負荷運転時の排気不足や過剰な圧力を回避します。

材質と厚さ

排気ダクトの材質と厚さの選択は、その使用法、安全性、耐用年数に直接関係します。クリーニング工場の業務用乾燥機は排気温度が比較的高く、水蒸気や油汚れ、糸くずが付着しています。したがって、パイプの材質には耐熱性、耐食性、油がたまりにくい、不燃性などが求められます。

業界では一般的に亜鉛メッキ鉄板パイプが推奨されています。高い強度と高温耐性を備えています。変形しにくいです。耐用年数が長く、掃除やメンテナンスが簡単です。

PVC パイプ、通常のアルミホイルホース、または同様の素材は高温に耐えられず、時間の経過とともに柔らかくなり、老化し、亀裂が生じるため、使用しないでください。空気漏れや熱漏れの原因となります。また、油や糸くずも捕らえられ、蓄積すると重大な火災の危険が生じます。さらに、乾燥機出口と硬質ダクトの間にフレキシブル コネクタを取り付ける必要があります。高温耐性のあるキャンバスまたはシリコンコーティングされたグラスファイバー接合部を推奨します。振動と騒音を軽減し、空気漏れを防ぎ、システムの気密性を確保するには、長さは 300 mm 未満にする必要があります。

排気口の設置と風対策

システム全体の最終段階として、不適切に設計された排水口は、バックドラフト、雨水の侵入、害虫の侵入を引き起こす可能性があります。機器の通常の動作に悪影響を及ぼします。したがって、逆流、雨水の浸入、昆虫やげっ歯類の侵入を効果的に防ぐために、ステンレス製の風キャップまたはルーバー逆止弁を出口に取り付ける必要があります。一方、吹き出し口の高さは地上から少なくとも 3 メートルとし、近くのドア、窓、空調の外気取り入れ口から 5 メートル以上の距離を保つ必要があります。

住宅地には窓をなくし、熱気や湿気、臭気による周囲環境への影響を防ぎ、苦情を減らす必要があります。

出口レイアウトの標準化により安定した排気を実現し、工場全体の環境管理を向上します。当社の顧客の中には、排気口に糸くずフィルターを設置し、室内に熱風を送り込むことで、Kingstar 乾燥機からの廃熱を専用の乾燥室に誘導している人もいます。特定のアイテムを乾燥させるためのこの廃熱は、効果的にエネルギーを節約します。

断熱・結露防止処理

北部地域や冬の低温条件では非常に重要です。周囲温度が低く、排気ダクトが長い場合、ダクト内外の温度差が大きくなり結露が発生しやすくなります。断熱材がないと、継続的に結露が滴り落ち、ダクトの腐食、機器の湿気、床の滑りの原因となります。作業場にカビが発生したり、異臭の原因となる場合があります。

このようなシナリオでは、外部断熱が必要です。一般的には厚さ20～30mmのロックウールやグラスウールが使用されます。外側のアルミ箔保護層がカバーとして熱損失を軽減し、結露の滴下を防ぎます。なお、ダクトの最下点にはドレンドレンを設置する必要があります。凝縮水は収集して床の排水管またはドリップトレイに排出する必要があります。機器の故障、安全上の問題、環境上の問題を避けるため、機器、電気回路、または床に直接滴下することは固く禁止されています。

結論

要約すると、工業用乾燥機の排気システムは単純に見えるかもしれませんが、安定した生産、エネルギー制御、およびランドリーでの安全な操作にとって重要なコンポーネントです。あらゆる詳細（ダクトのルーティング、並列設計、材料の選択、出口保護、結露防止断熱）は、乾燥効率、機器の寿命、生産の安全性に直接影響します。

ランドリー工場は、新規建設、拡張、または設備改修の際、事前に排気レイアウトを計画し、基準に従って建設を実施し、生産を中断してコストを増加させる後からの変更の繰り返しを避ける必要があります。科学的な設計、標準化された設置、適切なメンテナンスを通じてのみ、工業用乾燥機は最高のパフォーマンスを達成できます。ランドリー工場の効率的・安定・安全な生産をしっかりサポートします。

Q&A

Q1: Kingstar ドライヤーにはプログラムをいくつ保存できますか?

A1: Kingstar 乾燥機には 99 の自動乾燥プログラムがあります。

Q2: ウールはキングスター乾燥機で乾燥できますか?

A2: はい。乾燥温度は低くする必要があります。中央ランドリー工場の乾燥室で自然乾燥するのが最適です。

Q3: Kingstar ドライヤーには何種類の加熱タイプがありますか?

A3：3種類あります。

- ガス暖房

- 蒸気加熱

- 電気暖房
